系列高压电源模块与高压静电空气净化模块技术解析与应用指南

引言

随着空气质量问题日益受到关注，高压静电空气净化技术因其高效、低风阻、可清洗重复使用等优势，成为商用和家用空气净化领域的重要方案。而这一技术的核心，离不开稳定可靠的系列高压电源模块。本文将深入解析高压电源模块与高压静电空气净化模块的工作原理、技术特点、选型要点及应用场景，为相关从业者提供参考。

一、高压静电空气净化模块的工作原理

高压静电空气净化（ESP，Electrostatic Precipitator）模块主要基于电晕放电和静电场吸附原理，通常包含两个功能段：

电离段（荷电段）：由高压电源模块提供数千伏直流高压，在钨丝或碳纤维放电针与接地极之间产生电晕放电，使空气中的粉尘、细菌、气溶胶等颗粒物带上电荷。
集尘段（吸附段）：由高压电源模块提供数千伏直流高压，在平行金属板之间形成强静电场。带电颗粒物在电场力作用下被吸附到集尘板上，从而实现空气净化。

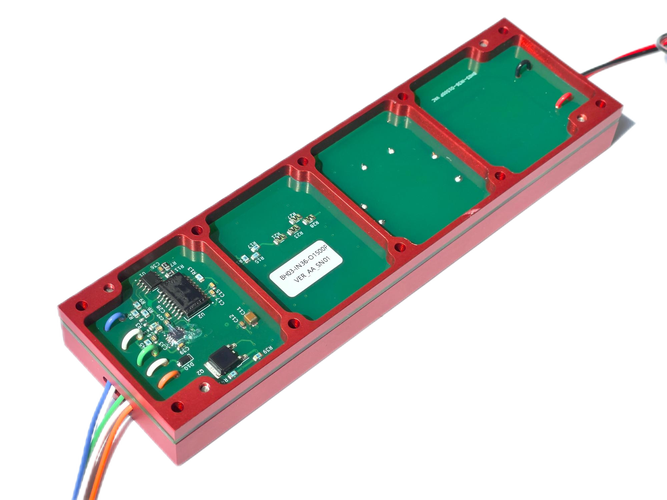

二、系列高压电源模块的技术特点

高压电源模块是静电净化设备的“心脏”，其性能直接决定净化效率、稳定性和安全性。系列化高压电源模块通常具备以下特点：

多路输出：一路用于电离（如5-8kV），一路用于集尘（如4-6kV），可独立调节。
恒流/恒压模式：自动切换，适应不同负载（如积尘导致负载变化）。
保护功能：过压、过流、短路、拉弧保护，确保安全。
高效率：通常采用高频开关电源技术，效率可达80%以上。
小型化：模块化封装，便于嵌入净化器内部。
宽温工作：-20℃~+60℃，适应多种环境。

常见系列规格示例

| 系列型号 | 输入电压 | 输出电离电压 | 输出集尘电压 | 输出功率 | 应用场景 |
|---------|---------|-------------|-------------|---------|---------|
| HVD-01 | DC12V | 6kV | 4kV | 10W | 家用净化器 |
| HVD-02 | DC24V | 8kV | 6kV | 20W | 商用新风 |
| HVD-03 | AC220V | 10kV | 8kV | 50W | 工业除尘 |

三、高压静电空气净化模块的设计要点

1. 电场结构设计

电离区：采用针-板或丝-板结构，放电针间距均匀，避免盲区。
集尘区：采用平行板结构，板间距一般2-5mm，电场强度3-5kV/cm。
风道：保证气流均匀，避免短路气流。

2. 高压电源匹配

电源模块的输出电压、电流需与电场负载匹配，确保起晕电压和收尘效率。
需考虑积尘后负载变化，电源应具备恒流特性，避免电压骤降。

3. 安全与绝缘

高压部分与低压部分可靠隔离，爬电距离≥8mm。
采用灌封或绝缘涂层，防止潮湿、粉尘导致击穿。
接地保护、漏电保护必不可少。

4. 自动清灰（可选）

通过反电晕或机械振打实现清灰，电源可编程间歇断电。

三、典型应用场景

家用/商用空气净化器：去除PM2.5、花粉、细菌、病毒。

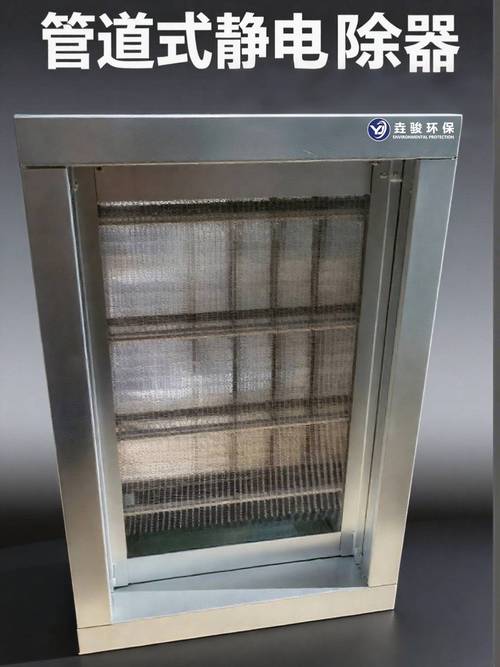

中央空调新风系统：在风管内集成静电模块，降低新风阻力。
工业油烟净化：处理餐饮油烟、工业油雾，需防爆设计。
养殖场除臭：去除氨气、硫化氢等异味，需耐腐蚀。
医用净化：手术室、实验室，需高效杀菌。

四、选型指南

选择系列高压电源模块时，需考虑以下参数：

输入电压：DC12V/24V/48V或AC220V，根据系统供电决定。
输出电压与电流：根据电场尺寸和净化效率要求计算。
保护等级：是否需要拉弧保护、短路自恢复。
工作温度与湿度：高温高湿环境需降额使用。
尺寸与安装：模块化尺寸需匹配净化器内部空间。
认证要求：CE、UL、RoHS等。

建议与电源厂家合作，提供电场负载参数，定制匹配电源。

五、常见问题与解决方案

| 问题 | 原因 | 解决方案 |
|------|------|---------|
| 净化效率下降 | 集尘板积尘过多 | 清洗集尘板，检查电源输出 |
| 频繁拉弧 | 电场间距过小或积尘 | 调整间距，增加电源拉弧保护 |
| 电源过热 | 负载过大或散热不良 | 降低输出功率，改善散热 |
| 臭氧超标 | 电离电压过高 | 降低电离电压，采用催化臭氧分解 |
